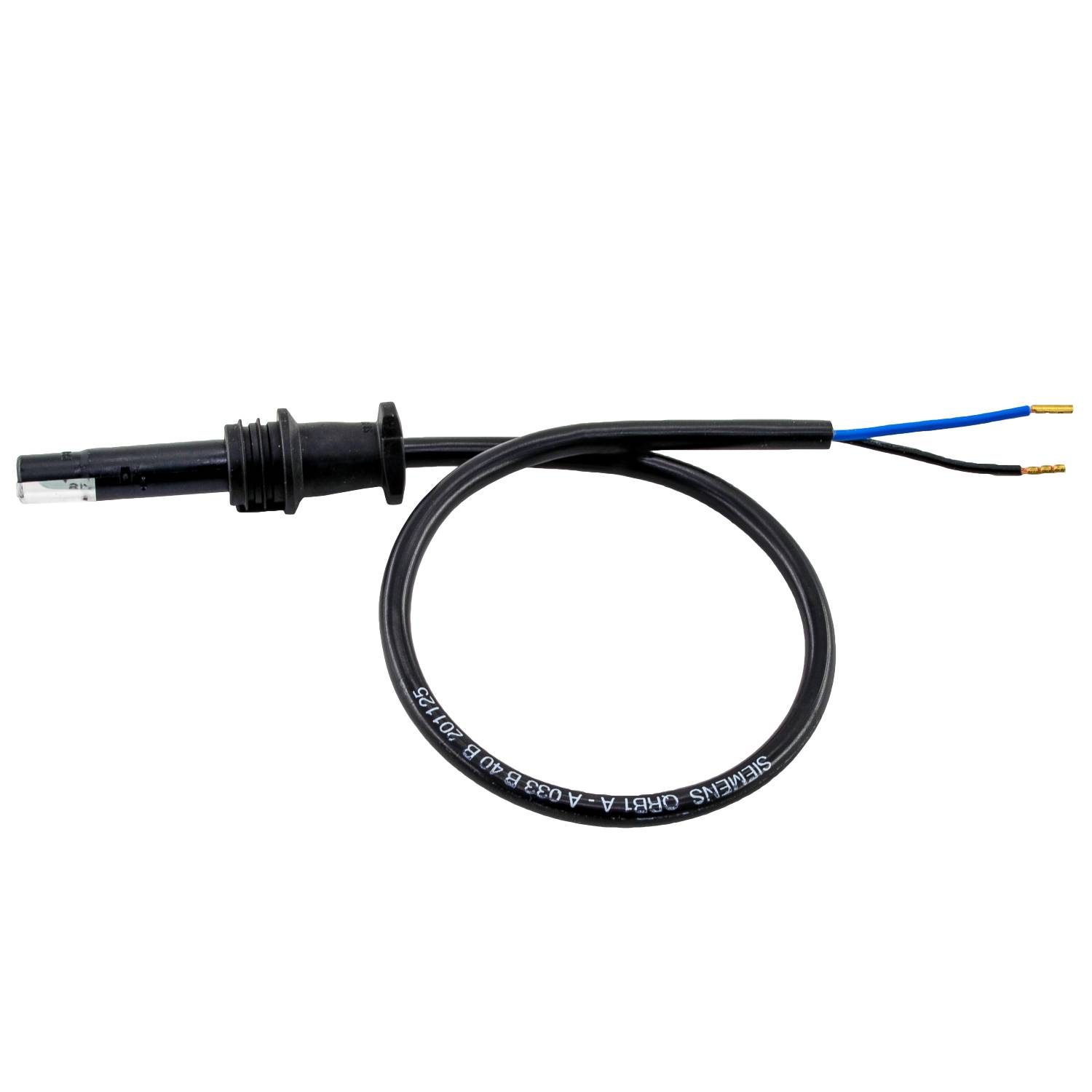

Фоторезистивный датчик пламени QRB1A-A033B40B Siemens
Фоторезистивные датчики предназначены для применения с автоматами горения фирмы Siemens и cлужат для контроля пламени жидкотопливных горелок в видимом спектре света. QRB… используют в основном вместе с жидкотопливными автоматами горения в прерывистом режиме работы.
Применение
Датчик QRB1A-A033B40B разработан для определения наличия желтого пламени при сжигании жидкого топлива и используется в сочетании с устройствами управления типа LAL..., LME7..., LMO..., LMV... и LOA...
Датчик подходит для фронтального или бокового освещения под углом до 90 градусов. Максимальная спектральная чувствительность датчика составляет приблизительно 600 нм, что позволяет учесть максимум видимого излучения от горящего желтого пламени.
Поскольку датчик QRB1A-A033B40B улавливает не только спектр излучения от сжигаемого топлива, но и от других источников света (например, освещение котельной, солнечная радиация и т. д.), необходимо соблюдать стандартные меры предосторожности по исключению влияния посторонних источников света.
Механическая конструкция
Датчик QRB1A-A033B40B выпускается без мягкой пластиковой вставки. Этот тип датчика монтируется с помощью фланцевого соединения. Направляющий паз на фиксирующем фланце и эксцентриковый фиксатор на корпусе датчика обеспечивают устойчивость к вибрации и гарантируют, что фоторезистивный датчик всегда корректно ориентирован относительно пламени.
Обзор датчика пламени QRB1A-A033B40B
Чувствительность корпуса - нормальный;
Цвет корпуса - черный;
Длина корпуса "g" - 50 мм;
Видимая длина кабеля ”l“ - 330 мм;
Зачищенная длина ”m“ - 40 мм;
Вставка - есть;
Конец кабеля - наконечник.
Технические данные
Степень защиты - IP40;
Монтажное положение - Опцион;
Кабель датчика - Многопроводный медный провод 2 x 0.75 мм², оболочка диаметром 5.1 мм;
Вес - 20..35 г.
Контроль светового излучения пламени жидкого топлива в видимом диапазоне светового спектра. Светочувствительным элементом является фоторезистор, электрическое темновое сопротивление которого лежит в MΩ диапазоне. Когда интенсивность света увеличивается, электрическое сопротивление понижается до kΩ диапазона и оценивается автоматом горения для формирования сигнала пламени. В отличие от фотодатчиков типа RAR…, может быть зафиксирован излучающий футеровочный кирпич в камере сгорания.
Фоторезистивные датчики предназначены для применения с автоматами горения фирмы Siemens и cлужат для контроля пламени жидкотопливных горелок в видимом спектре света. QRB… используют в основном вместе с жидкотопливными автоматами горения в прерывистом режиме работы.
Применение
Датчик QRB1A-A033B40B разработан для определения наличия желтого пламени при сжигании жидкого топлива и используется в сочетании с устройствами управления типа LAL..., LME7..., LMO..., LMV... и LOA...
Датчик подходит для фронтального или бокового освещения под углом до 90 градусов. Максимальная спектральная чувствительность датчика составляет приблизительно 600 нм, что позволяет учесть максимум видимого излучения от горящего желтого пламени.
Поскольку датчик QRB1A-A033B40B улавливает не только спектр излучения от сжигаемого топлива, но и от других источников света (например, освещение котельной, солнечная радиация и т. д.), необходимо соблюдать стандартные меры предосторожности по исключению влияния посторонних источников света.
Механическая конструкция
Датчик QRB1A-A033B40B выпускается без мягкой пластиковой вставки. Этот тип датчика монтируется с помощью фланцевого соединения. Направляющий паз на фиксирующем фланце и эксцентриковый фиксатор на корпусе датчика обеспечивают устойчивость к вибрации и гарантируют, что фоторезистивный датчик всегда корректно ориентирован относительно пламени.
Обзор датчика пламени QRB1A-A033B40B
Чувствительность корпуса - нормальный;
Цвет корпуса - черный;
Длина корпуса "g" - 50 мм;
Видимая длина кабеля ”l“ - 330 мм;
Зачищенная длина ”m“ - 40 мм;
Вставка - есть;
Конец кабеля - наконечник.
Технические данные
Степень защиты - IP40;
Монтажное положение - Опцион;
Кабель датчика - Многопроводный медный провод 2 x 0.75 мм², оболочка диаметром 5.1 мм;
Вес - 20..35 г.
Контроль светового излучения пламени жидкого топлива в видимом диапазоне светового спектра. Светочувствительным элементом является фоторезистор, электрическое темновое сопротивление которого лежит в MΩ диапазоне. Когда интенсивность света увеличивается, электрическое сопротивление понижается до kΩ диапазона и оценивается автоматом горения для формирования сигнала пламени. В отличие от фотодатчиков типа RAR…, может быть зафиксирован излучающий футеровочный кирпич в камере сгорания.
