Область применения - техника кондиционирования и охлаждения, производство нагревателей, печей и аппаратов.
Артикул: 902130
- Для температуры -50 ... +400°С
- Одинарный или двойной термометр сопротивления
- Поставляется с измерительным преобразователем
Описание

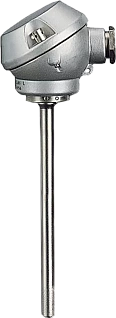

Вставной термометр сопротивления применяется для измерения температуры жидких и газообразных сред. Важным критерием выбора этих приборов, является надежная и герметичная конструкция для измерения при вакууме или избыточном давлении. Область применения - техника кондиционирования и охлаждения, производство нагревателей, печей и аппаратов.Измерительная часть представляет собой серийно температурный сенсор Pt 100 по DIN EN 60 571, класс В с 2-х проводным подключением, возможно исполнение Pt 500 или Pt 1 ООО. Схема подключения может быть 3-х проводная, и 4-х проводная. По заказу можно встроить в присоединительную головку измерительный преобразователь.
Технические данные
|
Присоединительная головка |
Форма J, алюминиевое литье, М 16х1 .5; IP 65 окружающая температура -40 ... +100°С |
|---|---|
|
Подключение к процессу |
Упорный фланец ⌀6 мм, ⌀8 мм, оцинкованная сталь, трубное присоединение ⌀6 мм, ⌀8 мм, нержавеющая сталь |
|
Защитная трубка |
нержавеющая сталь 1.4571, ⌀6 мм, ⌀7 мм и ⌀8 мм |
|
Измерительная часть |
Pt 100 температурный сенсор, DIN EN 60 571, класс В, 2-х проводное включение |
|
Измерительный преобразователь |
аналоговый измерительный преобразователь, выход 4 ... 20 мА, типовой лист 707030 |
|
Принадлежность |
защитная гильза, смотри типовые листы 902440 и 90971О |
