Артикул: 902120
- Для температур -50 ... +600°C
- Со сменной измерительной частью
- Одинарные и сдвоенные термометры сопротивления
- Присоединительная головка формы В, BUZ, BUZH, ВВК
- Поставляются с измерительными преобразователями
Описание

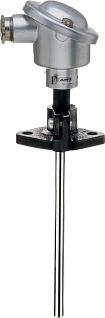

Вставной термометр сопротивления используется для измерения температуры в жидких и газообразных средах. Областью применения, в частности, являются климатическая, холодильная и нагревательная техника, печестроение, машиностроение, а также различные технологические процессы.Присоединительная головка может использоваться для температур до+ 100 °С. Наряду со стандартной присоединительной головкой формы В поставляются также исполнения формы BUZ, BUZH, ВВК.
В измерительной части стандартно используется температурный сенсор Pt 100 согласно DIN EN 60 751 класса В с 2-х проводной схемой подключения, возможны также исполнения с Pt 500 или Pt 1000. Подключение возможно как по 3-х проводной, так и по 4-х проводной схеме. В качестве опции в присоединительную головку может быть вмонтирован измерительный преобразователь.
Технические данные
|
Присоединительная головка |
Форма В DIN 43 729, литьеАI, М 20х1 ,5, IP 65, температура окружающей среды -40 ... +100°С |
|---|---|
|
Подключение к процессу |
Пластинчатый фланец ⌀9 мм, ⌀11 мм, оцинкованная сталь |
|
Защитная трубка |
Нержавеющая сталь 1.4571, ⌀9 мм, ⌀11 мм, ⌀15 мм |
|
Измерительная часть |
Сменная, температурный сенсор Pt 100 согласно DIN EN 60 751, класс В, 2-х проводное подключение |
|
Измерительный преобразователь |
Аналоговый измерительный преобразователь, выход 4 ... 20мА, смотри типовой лист 707030 |
