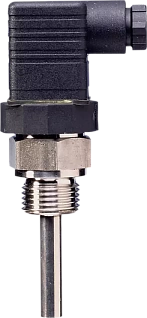

Артикул: 902044
- Для температур –50 ... +260 °C
- Виброустойчивая конструкция
- Разъемное присоединение с фиксацией для надежного контакта, степень защиты IP65
- Поставляется с измерительным преобразователем
- Сертификат GL на типы 902044/20 и 902044/21
Описание
Виброустойчивые ввинчивающиеся термометры сопротивления используются для измерения температуры под давлением в двигателях, нагнетателях, при возведении капитальных сооружений и в сфере судостроения. Разъемное присоединение подключения надежно зафиксировано для хорошего контакта и имеет степень защиты IP65.В измерительной части стандартно используется температурный сенсор Pt100 по DIN EN 60751 класса B с двухпроводной схемой подключения; также возможны исполнения с Pt500 или Pt1000. Подключение может быть выполнено по двух- или четырехпроводной схеме на выбор. Для типов с 902044/25 по 902044/29 предлагаются исполнения с измерительным преобразователем (выход 4 ... 20 мА).
Технические данные
|
Подключение |
Тип 902044/20, 902044/25 и 902044/28: штекерный разъем DIN EN 175301-803, Pg9 |
|---|---|
|
Подключение к процессу |
Резьба, нержавеющая сталь 1.4301/1.4571 |
|
Защитная трубка |
Нержавеющая сталь 1.4571, ⌀8 мм, ⌀6 мм с сужением до 3,3 мм, давление среды макс. 50 бар при 200 °C (тип 902044/20 и 902044/21) |
|
Измерительная часть |
Температурный сенсор Pt100, DIN EN 60751, класс B, по двухпроводной или четырехпроводной схеме подключения. При малой монтажной длине в сочетании с неблагоприятными условиями монтажа из-за перегрева может произойти увеличение погрешности. Для исполнений с измерительным преобразователем измерительная вставка не является заменяемой. |
|
Степень защиты |
IP65, в подключенном состоянии |
|
Время отклика |
Тип 902044/20 и 902044/21: t0,5 = 15 с, t0,9 = 45 с, в воде со скоростью 0,2 м/с, ⌀8 мм |
|
Виброустойчивость |
Сертификат GL, категория применения «D», характеристическая кривая 2 |
|
Сертификаты |
Типы 902044/20 и 902044/21 имеют сертификаты GL |
|
Принадлежности |
Защитная гильза, смотри типовой лист 902440 |
