Артикул: 901120
- Для температур -200 ... +1600 °С
- Защитные трубки из различных материалов
- Одинарные и сдвоенные термоэлементы
- Присоединительная головка формы В, BUZ, BUZH, ВВК
- Поставляются с измерительными преобразователями
Описание

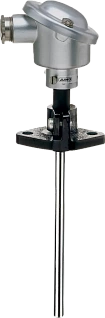

Вставной термоэлемент используется для измерения температуры в жидких и газообразных средах. Областью применения, в частности, являются нагревательная техника, печестроение, машиностроение.Присоединительная головка формы В может использоваться для температур до +100 °С. Фиксирующая трубка выполнена из стали. При использовании контрфланца (смотри в тиnовом листе 90.9750 (90.9725) место монтажа может быть уплотнено до 1 бар.
Защитные трубки из различных керамических материалов, а также из жаропрочной стали защищают измерительную часть от химического воздействия и механических повреждений. Выбор подходящего материала защитной трубки производится из условий по месту монтажа. У трубок со сварным продольным швом при определенных условиях эксплуатации могут образоваться трещины.
В измерительной части стандартно используется термопара согласно DIN EN 60 584 и DIN 43 71О. Возможны также исполнения с двумя термопарами.
Технические данные
| Присоединительная головка |
Форма В DIN 43 729, литье AI, М 20х1,5, IP 65, температура окружающей среды - 40...+100°С Форма BUZ, литье AI, М 20х1,5, IP 65, температура окружающей среды -40...+100°С Форма BUZH, литье AI, М 20х1,5, IP 65, температура окружающей среды -40...+100°С Форма ВВК, пластмасса, М 20х1,5, IP 54, температура окружающей среды -30...+130°С |
|---|---|
| Подключение к процессу |
Трубное резьбовое присоединение G 1/2 Упорный фланец ⌀15 мм, DIN 43 734 |
| Защитная трубка |
Сталь 1.4749, ⌀15 мм, рабочая температура до +1150 °С (бесшовная, тянутая) Сталь 1.4841, ⌀15 мм, рабочая температура до +1150 °С (бесшовная, тянутая) Керамика KER 710, ⌀6 мм, ⌀8 мм, ⌀10 мм, рабочая температура до +1600 °С |
| Измерительная часть |
Изолированный монтаж: 1 х Fe-CuNi "J", DIN EN 60 584, класс 2, рабочая температура -200...+600 °С 1 х Fe-CuNi "L", DIN EN 43 710, класс 2, рабочая температура -200...+600 °С 1 х NiCr-Ni "К", DIN EN 60 584, класс 2, рабочая температура -200...+800 °С 1 х Pt10Rh-Pt "S", DIN EN 60 584, класс 2, рабочая температура 0...+1300 °С 1 х Pt30Rh-Pt6Rh "B", DIN EN 60 584, класс 2, рабочая температура +600...+1600 °С 2 х Fe-CuNi "J", DIN EN 60 584, класс 2, рабочая температура -200...+600 °С 2 х Fe-CuNi "L", DIN EN 43 710, класс 2, рабочая температура -200...+600 °С 2 х NiCr-Ni "К", DIN EN 60 584, класс 2, рабочая температура -200...+800 °С 2 х Pt10Rh-Pt "S", DIN EN 60 584, класс 2, рабочая температура 0...+1300 °С 2 х Pt30Rh-Pt6Rh "B", DIN EN 60 584, класс 2, рабочая температура +600...+1600 °С |
| Измерительный преобразователь |
Программируемый измерительный преобразователь, выход 4...20мА/20...4мА, смотри типовой лист 707010 WtransB, программируемый преобразователь с передачей данных по радиоканалу, смотри типовой лист 707060 |
