Применение
- Сменная измерительная вставка для выполнения сервисных работ
- Для любых промышленных и лабораторных применений.
Особенности
- Номинальный рабочий диапазон температур чувствительного элемента -40 ... +1200 °C [-40 ... +2192 °F]
- Изготовлена из измерительного кабеля в оболочке с минеральной изоляцией
- Функциональная безопасность (SIL) при использовании преобразователя температуры модели T32
- Конструкция с пружинным поджатием
- Взрывозащищенные версии (опция).
Описание

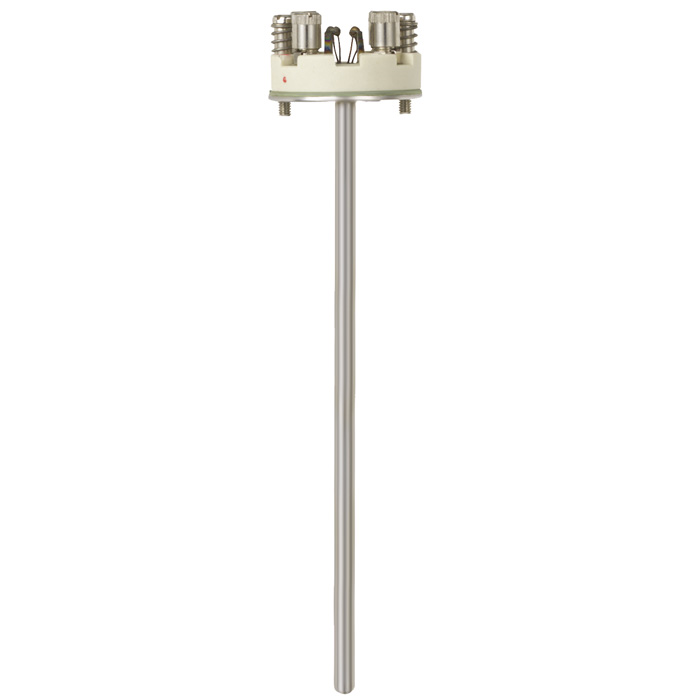

Измерительные вставки в соответствии с DIN 43735 для описываемых здесь термометров сопротивления предназначены для установки в защитную гильзу. Использование без защитной гильзы возможно только в особых случаях. Измерительная вставка изготавливается из гибкого защищенного кабеля с минеральной изоляцией. Спай расположен в наконечнике измерительной вставки. Измерительные вставки обычно имеют пружинное поджатие для обеспечения надежного контакта с дном защитной гильзы.
Помимо исполнений по стандарту DIN имеются версии прибора, изготовленные по спецификации заказчика, например:
- другие длины измерительных вставок (также измерительные вставки промежуточной длины)
- с установленной втулкой, соответствующей внутреннему диаметру защитной гильзы
- без клеммного блока
- с преобразователем
Тип и количество чувствительных элементов, а также значение погрешности можно выбрать в зависимости от конкретного применения.
Диапазон применений расширяется за счет наличия исполнений без клеммного блока для непосредственного монтажа преобразователя. Опционально можно установить преобразователи из ассортимента WIKA.
Для измерительной вставки TC10-A имеется большое количество различных нормативных документов, касающихся взрывозащиты.
